Tentukan lokasi antarmuka
Pisahkan permukaan perakitan O-ring, permukaan pasangan yang bergerak, dan setiap area yang terkena cairan. Identifikasi lokasi yang boleh diberi pelumas dan lokasi yang memerlukan pengendalian migrasi.
← Aplikasi industri & komponen
AI SERVER COOLING · CONNECTORS & SEALS
Pelumasan konektor pendingin cair
Tentukan apakah pelumasan diperlukan dan permukaan mana yang bersentuhan dengan cairan pendingin, lalu evaluasi fluida, material seal, dan rakitan sebenarnya.
AI SERVER COOLING
Server AI: tinjau seluruh rangkaian pendingin

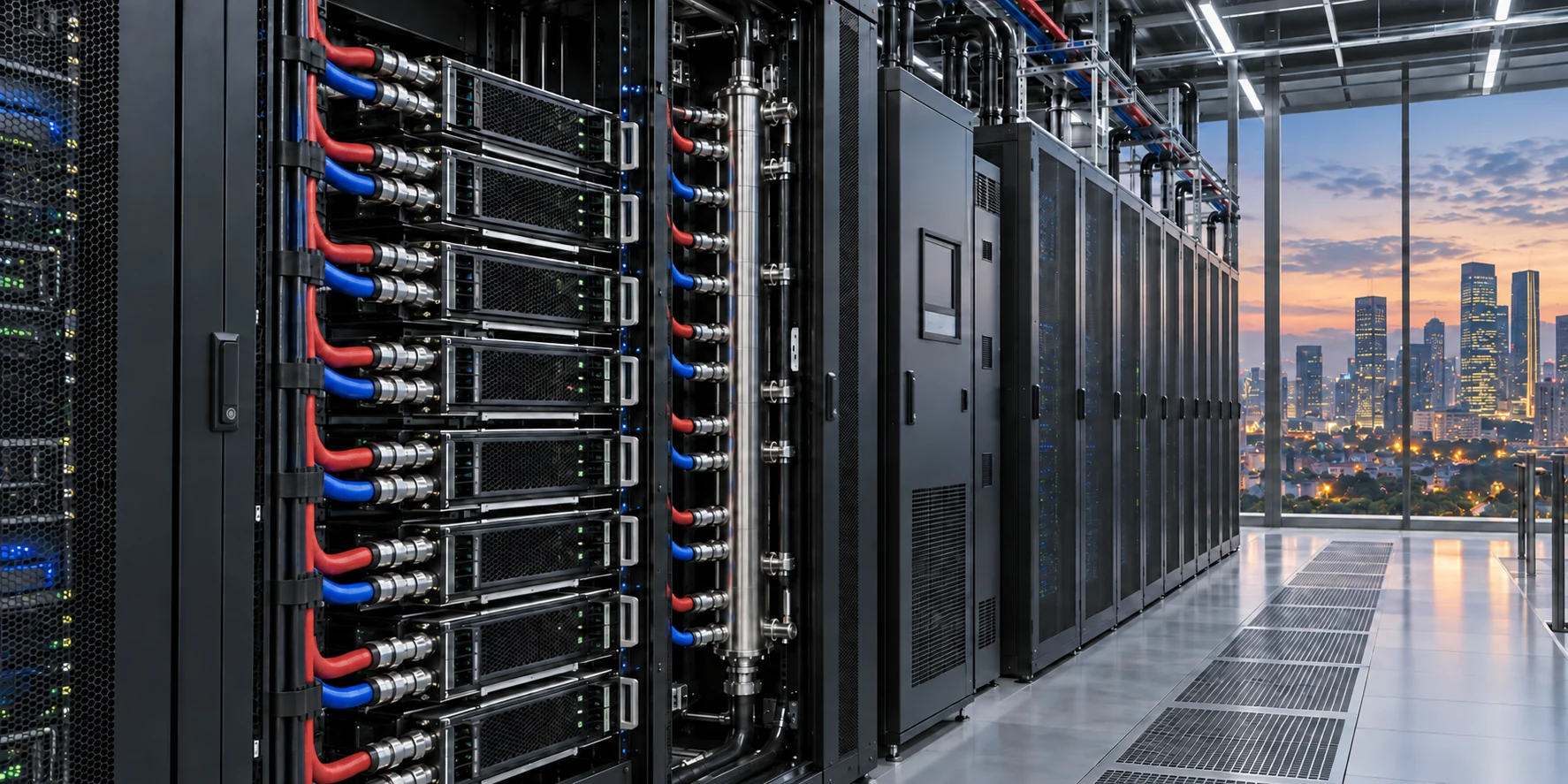

Server AI berpendingin cair menghubungkan pelat dingin, selang, konektor lepas cepat, manifold, dan unit distribusi cairan pendingin (CDU). Konektor hanya satu bagian kecil dari rangkaian itu, tetapi seal serta kondisi perakitannya memerlukan tinjauan tersendiri.
- 01Pelat dingin CPU / GPU→
- 02Selang & konektor lepas cepat→
- 03Manifold rak→
- 04CDU / penukar panas
Mulai dari spesifikasi produsen konektor. Jika pelumasan saat perakitan diizinkan, evaluasi pelumas bersama kompon seal dan cairan pendingin sebenarnya. Pilihan yang tepat bergantung pada rakitan tertentu.
Tentukan fluida dan material
Catat produk serta konsentrasi cairan pendingin, kompon elastomer, logam, dan polimer. Nama material saja tidak membuktikan kompatibilitas dengan setiap formulasi cairan pendingin.
Tetapkan target yang terukur
Sepakati gaya penyambungan dan pelepasan, kriteria penyegelan, suhu dan tekanan operasi, serta siklus penyambungan. Bandingkan kandidat dalam kondisi perakitan yang setara.
Periksa rakitan setelah penuaan
Setelah paparan cairan pendingin dan pengujian siklus, periksa dimensi serta kondisi seal, gaya penyambungan, kebocoran, dan endapan. Gunakan kriteria penerimaan pemasok komponen serta cairan pendingin.
Dari sampel komponen menuju rencana evaluasi
01 · Sampaikan komponen sebenarnya
Model atau gambar teknik konektor, kompon seal, identitas cairan pendingin, dan metode perakitan saat ini.
02 · Tentukan batas aplikasi
Konfirmasikan lokasi pelumasan yang diizinkan, takaran, dan persyaratan kebersihan kepada produsen konektor.
03 · Bandingkan dalam kondisi yang setara
Jaga lokasi dan jumlah aplikasi tetap konsisten; catat kondisi awal serta kondisi setelah paparan dan pengujian siklus.
04 · Tinjau sebelum perubahan produksi
Hubungkan kembali hasil dengan spesifikasi perakitan. Pengujian kupon atau lembar data pelumas saja tidak membuktikan kelayakan seluruh rangkaian pendingin.
Pertanyaan tentang konektor pendingin cair
Apakah setiap konektor pendingin cair memerlukan grease?
Ikuti spesifikasi perakitan produsen konektor. Sebagian antarmuka memiliki pelumas dan takaran yang ditentukan; sebagian lainnya memiliki persyaratan berbeda. Konfirmasikan desain sebelum mengubah proses.
Bisakah persetujuan untuk air minum membuktikan kesesuaian dengan cairan pendingin server?
Tinjau cakupan persetujuan yang tepat dan formulasi cairan pendingin sebenarnya secara terpisah. Persetujuan kontak air tidak membuktikan kompatibilitas dengan semua aditif cairan pendingin atau kompon seal.
Bisakah grade yang sama digunakan dengan seal EPDM, FKM, dan silikon?
Evaluasi kompon, cairan pendingin, dan kondisi pengoperasian sebenarnya. Nama kelompok elastomer membantu menentukan pengujian, tetapi bukan keputusan kompatibilitas yang berlaku universal.
Apa yang dapat dibantu ditinjau oleh EUBO?
Sampaikan komponen, pelumas atau proses perakitan saat ini, detail cairan pendingin, dan target pengujian. EUBO dapat mendiskusikan kandidat material dan pendekatan evaluasi; sifat khusus grade serta kesesuaian memerlukan dokumen terkini dan pengujian komponen sebenarnya.
Referensi teknik
Latar belakang teknik dari sumber publik; referensi ini tidak menunjukkan persetujuan atau dukungan terhadap produk EUBO.
KONEKTOR & SEAL PENDINGIN CAIR
Tinjau seal dan antarmuka perakitan
Tentukan apakah pelumasan diperlukan dan permukaan mana yang bersentuhan dengan cairan pendingin, lalu evaluasi fluida, material seal, dan rakitan sebenarnya.
Evaluasi aplikasi: pastikan kesesuaian material pada konektor tertentu dengan cairan pendingin dan material seal sebenarnya.
Lokasi dan kondisi evaluasi
O-ring dan kontak perakitan
- Titik kontak
- Identifikasi pemasangan O-ring dan antarmuka seal bergerak pada desain sebenarnya.
- Tinjauan proses
- Ikuti spesifikasi komponen untuk meninjau kebutuhan pelumasan, batas, dan gaya penyambungan.
Data untuk evaluasi
- Material seal/pasangan dan kondisi permukaan
- Desain penyambungan, gerak, suhu, dan tekanan
- Material yang ditetapkan, metode/dosis aplikasi, dan area bebas material
Kontak cairan pendingin
- Titik kontak
- Lokasi dan durasi kontak cairan pendingin dengan seal serta pelumas.
- Tinjauan proses
- Kategori PFPE atau silikon saja tidak membuktikan kesesuaian; evaluasi kombinasi fluida/material sebenarnya.
Data untuk evaluasi
- Cairan pendingin, aditif, konsentrasi, dan material saat ini
- Durasi kontak, siklus termal, dan kondisi tekanan
- Pengembangan, ekstraksi/kontaminasi, dan pengaruh terhadap material
Evaluasi penyambungan dan kebocoran
- Titik kontak
- Antarmuka penyambungan/pelepasan dan jalur seal setelah perakitan.
- Tinjauan proses
- Tinjau gaya penyambungan, kondisi setelah siklus, dan kebocoran menggunakan kondisi dan metode penerimaan yang ditetapkan.
Data untuk evaluasi
- Siklus penyambungan, waktu diam, dan orientasi pemasangan
- Kriteria kebocoran, kebersihan, dan batas kontaminasi
- Penggantian, pembersihan, dan perawatan yang ditetapkan produsen
